Скамья горизонтальная гимнастическая для выполнения испытания "Наклон вперед из положения стоя с прямыми ногами на гимнастической скамье"
- Название

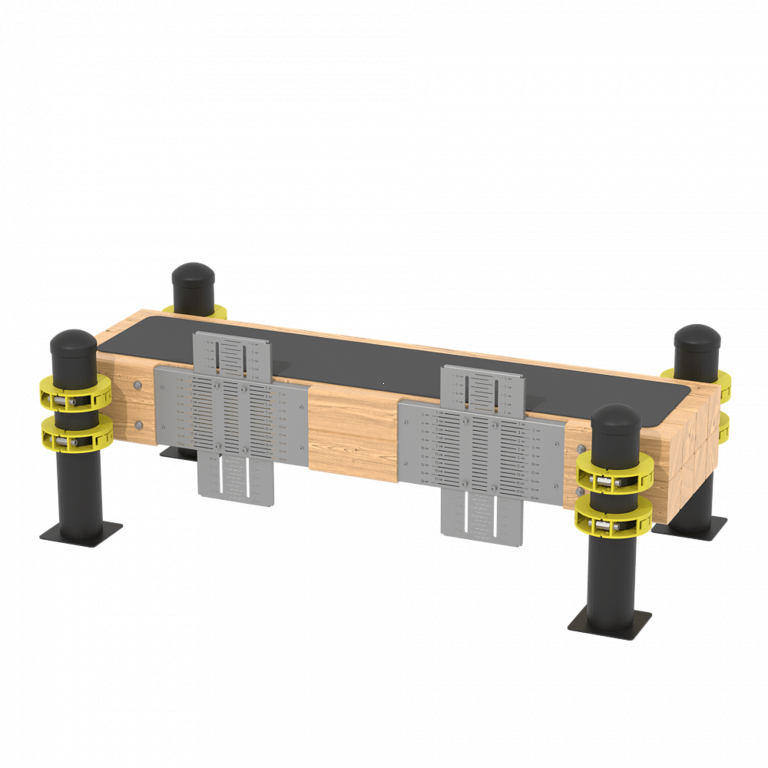

Горизонтальная гимнастическая скамья, к которой прикреплены две раздвижные антивандальные линейки с диапазоном измерения от «+35» до «-10», для выполнения испытания «Наклон вперед из положения стоя на гимнастической скамье».
- Описание товара
Спортивный комплекс состоит из вертикальных опорных столбов, горизонтальных перекладин и скамьи с измерительными линейками. Диаметр опорных стоек - 89, 102 и 108 мм. Высота опорных столбов (с учетом заглубления): 0,95 м.
Диаметр перекладин - 33,5 мм. Настил скамеек - 1 шт. Измерительные линейки- 2 шт. Изготовлен из бакелитовой фанеры. Перекладины и опорные столбы скреплены между собой при помощи хомутов.
Открытые торцы стоек закрыты металлическими куполообразными или пластиковыми заглушками, болтовые соединения закрыты пластиковыми заглушками.
Покрытие стоек, хомутов и перекладин: порошковое покрытие. Цвет стандартного изделия серо-зеленый RAL 7016, RAL 5021 (так же, окрашиваем в требуемый цвет по согласованию с заказчиком).
- Назначение товара
Спортивный комплекс предназначен для выполнения гимнастических упражнений, наклон вперед из положения стоя.
- Характеристики товара
Производитель: М-спорт
Вид: общефизическая подготовка
Длина: 1,5 м.
Ширина: 0,72 м.
Высота: 0,50 м.
- Способ монтажа
Анкерное крепление, бетонирование.
- Комплектность поставки
Комплектация:
Опорный столб - 4 шт.
Перекладина - 3 шт.
Скамья -1 шт.
Хомут – 4 шт.
Инструкция по сборке
Паспорт
- Вид упаковки
Стрейч пленка, картон.
- Транспортировочные размеры
Вес: 68 кг.
Объем: 0,1 м3 (1000х500х200).
Тз для скачивания:
Страна происхождения: Российская Федерация (ОКСМ 643). Товарный знак отсутствует.
1 Горизонтальная гимнастическая скамья, к которой прикреплены две раздвижные антивандальные линейки с диапазоном измерения от «+35» до «-10», для выполнения испытания «Наклон вперед из положения стоя на гимнастической скамье».
Высота конструкции - 0,50 м.
Длина конструкции - 1,5 м.
Количество измерительных линеек - 2 шт.
Материал каркаса – металл.
Расстояние от земли до скамьи - 0,28 м.
Ширина конструкции - 0,72 м.
Комплектация:
Спортивный комплекс состоит из вертикальных опорных столбов, горизонтальных перекладин и скамьи с измерительными линейками.
Количество вертикальных опорных столбов - 4 шт.
Количество горизонтальных перекладин - 4 шт.
Опорные столбы:
Опорные столбы выполнены из стальной трубы в низко травматическом исполнении, соответствуют ГОСТ 10704-91.
Наружный диаметр опорных столбов- 89, 102 и 108 мм.
Толщина стенки опорного столба- 3 мм.
Верхняя часть столба закрыта металлическим приварным навершием, сварной шов между столбом и навершием заполирован без перепада.
Форма навершия - куполообразная
Высота навершия - 40 мм.
Толщина стенки навершия - 1,8 мм.
Устойчивость спортивного комплекса достигается при помощи бетонирования опорных столбов
Высота опорных столбов (с учетом заглубления) - 0,95 м.
Перекладины:
Внешний диаметр горизонтальных перекладин- 33,5 мм.
Толщина стенки горизонтальных перекладин- 3,2 мм.
Длина горизонтальных перекладин- 0,50 м.
Скамья с измерительными линейками:
Скамья выполнена из металлического каркаса со стойким к атмосферным воздействиям покрытием.
Материал настила скамьи - бакелитовая фанера.
Металлический каркас скамьи усилен металлическими рёбрами жёсткости из металлического уголка, изготовленному по ГОСТу 8509-93 35х35х3мм.
Количество ребер жесткости каркаса - 4 шт.
Высота металлического каркаса скамьи - 0,22 м.
Настил скамьи с двухсторонней защитной ламинацией, обратная сторона гладкая, лицевая сторона покрыта противоскользящей шагренью, с ультрафиолетовой защитой.
Все выступающие углы и кромки настила скамьи скруглены радиусом - 5 мм.
Толщина настила скамьи- 6 мм.
Класс горючести настила скамьи - Г1.
Длина скамьи комплекса в собранном виде -1,40 м.
Ширина скамьи комплекса в собранном виде - 0,40 м.
Высота скамьи комплекса в собранном виде - 0,25 м.
Измерительная линейка состоит из корпуса и 2-х выдвижных частей с жестким креплением обеих выдвижных частей, утоплена в основание скамьи и не имеет выступов за края скамьи, крепится к корпусу с помощью фиксирующих заклепок из высокопрочной нержавеющей стали.
Материал измерительной линейки для выполнения норматива холоднокатная, нержавеющая сталь
Крепление корпуса измерительной линейки выполнено в антивандальном противосъемном исполнении.
Марка высокопрочной нержавеющей стали заклепки А2.
Фиксирующие винты выдвижных линеек выполнены в антивандальном исполнении, защищены от выкручивания, головки винтов скрыты в корпусе.
Расстояние между измерительными линейками - 0,21 м.
Толщина измерительной линейки - 40 мм.
Расстояние от края скамьи до линейки - 0,25 м.
Ширина измерительной линейки - 0,45 м.
Диапазон измерений измерительной линейки [от «+35» до «-10» см].
Крепление перекладин к опорным столбам:
Горизонтальные перекладины и опорные столбы скреплены между собой при помощи металлических хомутов.
Количество хомутов на одну перекладину для скрепления между собой перекладин и опорных столбов- 2 шт.
Хомуты:
Высота хомута- 52/52/52 мм.
Внешний радиус хомута- 79/85/88 мм.
Внутренний радиус хомута- 45/51/54 мм.
Хомут состоит из 2-х одинаковых полукруглых элементов, которые крепятся друг к другу с помощью 4-х болтов и 2-х гаек. Болтовые соединения соответствуют ГОСТ 1759.0-87 (в соответствии с п. 2 «Технические требования»)
Материал хомутов сталь, покрытая цинковой грунтовкой и лакокрасочным покрытием.
