Шведская стенка

- Название

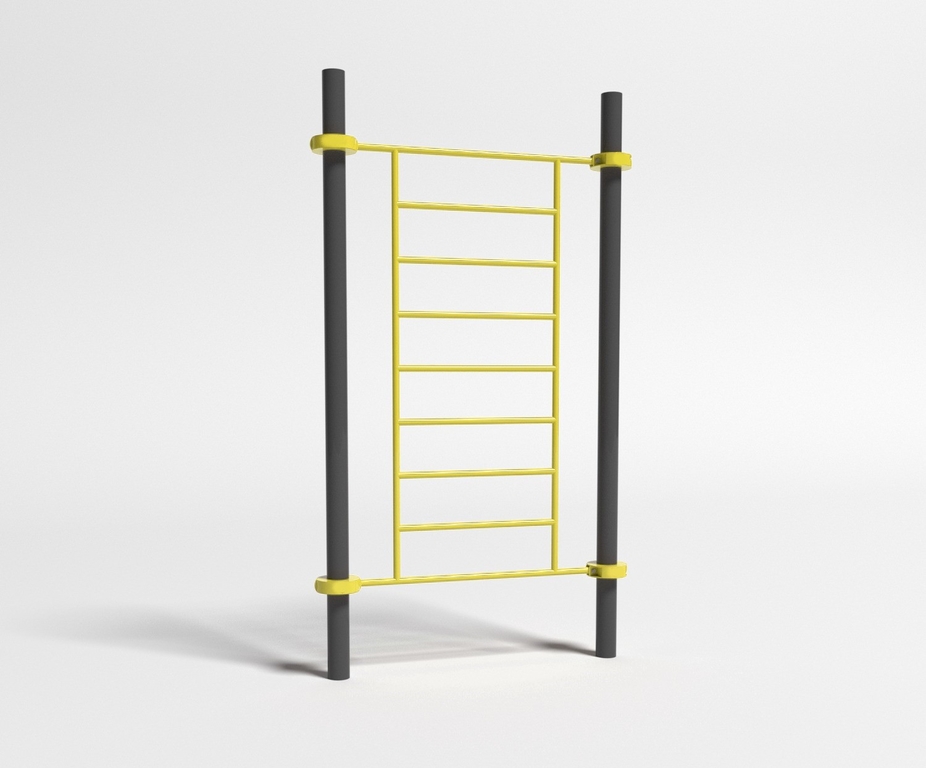

Гимнастический снаряд «Шведская стенка».

 - Описание товара
Состоит из вертикальных опорных столбов, горизонтальных опорных перекладин и секции шведской стенки. Диаметр опорных стоек  89, 102 и 108 мм. Высота опорных столбов (с учетом заглубления): 2,8 м.

Диаметр перекладины - 33,5 мм. Перекладины и опорные столбы скреплены между собой при помощи хомутов.
Открытые торцы стоек закрыты металлическими куполообразными или пластиковыми заглушками, болтовые соединения закрыты пластиковыми заглушками.
Покрытие стоек, хомутов и перекладин: порошковое покрытие. Цвет стандартного изделия серо-зеленый RAL 7016, RAL 5021 (так же, окрашиваем в требуемый цвет по согласованию с заказчиком).

- Назначение товара
Шведская стенка предназначена для занятий уличным фитнесом, для подготовки к сдаче норм ГТО. Создаёт условия, обеспечивающие физическое развитие, развивающие координацию движений, преодоление страха высоты, ловкость и смелость.

- Характеристики товара
Производитель: М-спорт

Вид: общефизическая подготовка

Длина: 1,5 м.

Ширина 0,15 м.

Высота: 2 м.

- Способ монтажа
Анкерное крепление, бетонирование.

- Комплектность  поставки
Комплектация:

Опорный столб - 2 шт.

Перекладина - 2 шт.

Хомут - 4 шт.
Инструкция по сборке
Паспорт

- Вид упаковки
Стрейч пленка, картон.

- Транспортировочные размеры

Вес: 67 кг.

Объем: 0,58 м3 (2800х1400х150).

Тз для скачивания:

Гимнастический снаряд «Шведская стенка»

Страна происхождения: Российская Федерация (ОКСМ 643). Товарный знак отсутствует.

1           Гимнастический снаряд «Шведская стенка»

Высота - 2 м.

Тип каркаса – Металл.

Тип крепления - Без крепления.

Комплектация:

Спортивный комплекс состоит из вертикальных опорных столбов, горизонтальных опорных перекладин и секции шведской стенки.

Количество вертикальных опорных столбов - 2 шт.

Количество горизонтальных опорных перекладин - 2 шт.

Опорные столбы:

Опорные столбы выполнены из стальной трубы в низко-травматическом исполнении, соответствуют ГОСТ 10704-91.

Наружный диаметр опорных столбов – 89, 102 и 108 мм.

Толщина стенки опорного столба - 3 мм.

Верхняя часть столба закрыта металлическим приварным навершием, сварной шов между столбом и навершием заполирован без перепада.

Форма навершия- куполообразная.

Высота навершия- 40 мм.

Толщина стенки навершия- 1,8 мм.

Высота опорных столбов (с учетом заглубления)-2,8 м.

Устойчивость спортивного комплекса достигается при помощи бетонирования опорных столбов

Секция шведской стенки:

Секция шведской стенки состоит из 2-х вертикальных перекладин и набора горизонтальных перекладин.

Секция шведской стенки приварена к горизонтальным опорным перекладинам.

Внешний диаметр перекладин секции шведской стенки - 33,5 мм.

Толщина стенки перекладин секции шведской стенки - 3 мм.

Ширина при креплении к опорным столбам - 1,4 м.

Шаг хода горизонтальных перекладин секции шведской стенки- 300 мм.

Расстояние от нижней части шведской стенки до основания- 260 мм.

Крепление перекладин к опорным столбам:

Горизонтальные опорные перекладины и опорные столбы скреплены между собой при помощи металлических хомутов.

Количество хомутов на одну перекладину для скрепления между собой перекладин и опорных столбов- 2 шт.

Хомуты:

Высота хомута- 52/52/52 мм.

Внешний радиус хомута- 79/85/88 мм.

Внутренний радиус хомута- 45/51/54 мм.

Хомут состоит из 2-х одинаковых полукруглых элементов, которые крепятся друг к другу с помощью 4-х болтов и 2-х гаек. Болтовые соединения соответствуют ГОСТ 1759.0-87 (в соответствии с п. 2 «Технические требования»)

Материал хомутов сталь, покрытая цинковой грунтовкой и лакокрасочным покрытием.
